1. Introdução

A navegação de robôs necessita de dispositivos e sensores capazes de fornecer informações do ambiente para que o mesmo possa se locomover sem colisões e executar as demais funções da qual ele objetiva. Como exemplo, um robôs que navega em um ambiente fechado e tem a função de em empilhar caixas, dispersas no ambiente, em locais adequados.

A visão, fornecida através de um dispositivo de CCD, pode prover informações suficientes para que o agente (robô) possa se localizar no ambiente em que se encontra. Em contrapartida, são muitas as informações recebidas e essas também precisam ser tratadas de forma adequada para que as mesmas sejam utilizadas para estruturar uma representação interna do ambiente externo.

Diversas técnicas são utilizadas, em conjunto, para a análise das imagens recebidas do ambiente, possibilitando a modelagem do mesmo. Uma destas técnicas é a detecção de bordas na imagem. Estas bordas, geralmente na visão estéreo em que dois CCDs capturam imagens do mesmo ponto de diferentes ângulos, possibilitam a análise de distâncias, dimensões e formas de objetos, assim como localização de paredes e caminhos por onde o agente deve seguir.

Este trabalho fornece um método que se utiliza de redes neurais artificiais para a detecção das bordas de uma imagens ou uma seqüência de imagens.


2. Rede Neural

A rede neural é composta de 9 neurônios na camada de entrada, uma camada intermediária com 10 neurônios e um neurônio na camada de saída. Os neurônios de entrada representam uma matriz de 3x3, sendo esta um pixel e todos seus pixels vizinhos, e o neurônio de saída representa o pixel resultante. Para o treinamento da rede, utiliza-se o algoritmo de Backpropagation. É feito também um pré-processamento nos pixels de forma que os pixels de valor menor que 128 se transformam em 0 (preto) e os maiores ou igual a 128 em 255 (branco). Na rede é feita uma normalização, em que 255 corresponde a 1 e 0 continua 0. Depois da execução do algoritmo, é feita a normalização inversa.

3. Algoritmo

Inicialmente treina-se a rede, pegando-se uma imagem, neste caso com até 256 tons de cinza, e uma imagem equivalente em branco e preto com apenas suas linhas que delimitam as bordas. Para a gerar a imagem resultante, foi usado um filtro do Adobe Photoshop de "Traçado de Contorno" a partir da imagem original em tons de cinza no formato GIF. Aqui é apresentado o algoritmo de treino da rede neural:


1. Inicia a rede com pesos aleatórios.
2. Vá para o início da imagem original e da imagem resultante.
3. Pega o pixel da imagem original e todos seus respectivos vizinhos, sendo um total de nove pixels, usando-os como entrada na rede.
4. Pega o pixel da imagem resultante e usando-o como saída da rede.
5. Executa a rede, calcula o erro e ajusta os pesos sinápticos dos neurônios usando o algoritmo de treinamento da Backpropagation.
6. Pega o próximo pixel da imagem original e da imagem resultante.
7. Enquanto não haver 200 amostras, vá para o passo 3

O algoritmo para a execução da rede faz uma varredura da imagem, do lado esquerdo para o direito e de baixo para cima, pegando-se um pixel e seus respectivos vizinhos como entrada na rede neural, extraindo na saída o pixel respectivo como resultado. O algoritmo procede da seguinte maneira:


1. Vá para o inicio da imagem.
2. Pega o pixel e todos seus respectivos vizinhos, sendo um total de nove pixels usando-os como entrada na rede neural.
3. Executa a rede e pega o resultado, colocando-o como o pixel respectivo na imagem resultante.
4. Enquanto não for o fim da imagem, pegue o próximo pixel e vá para o passo 2.

4. Resultados

A imagem de 320x320 pixels, na figura 2, foi redimensionada para 64x64 pixels e foi aplicado o filtro de "Traçado de Contorno" para gerar uma imagem resultante. Destas foram retiradas algumas amostras para serem usadas para o treinamento da rede.

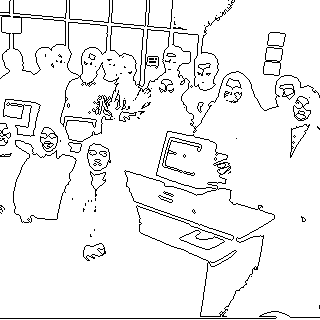

A imagem de 320x320 pixels da figura 3 é o resultado do algoritmo aplicado na imagem original, gerando uma nova imagem de 320x320 pixels com apenas contornos.

5. Conclusão

O trabalho apresentado ofereceu uma técnica alternativa para detecção de contornos usando redes neurais artificiais, como parte de técnicas para navegação de robôs. O algoritmo  apresentado mostrou-se eficiente, com um ótimo resultado na imagem resultante e atingindo o resultado esperado.



6. Trabalhos Futuros

Como melhoria no trabalho, pode-se aumentar a quantidade de pixels na matriz de entrada e na matriz de saída, diminuindo o rastreamento da imagem, porém, aumentando-se a quantidade de neurônios de entrada e saída. Também pode-se acrescentar ao algoritmo o suporte a imagens coloridas.
