Capítulo 8: Árvores

• 8.1.1. Como percorrer uma árvore binária simples
• 8.1.2. Exercícios: Percurso em Árvores

8.1. Algoritmos de Busca em Árvores

Como exemplo consideremos uma forma de se representar uma expressão de operadores diádicos (binários): a árvore.

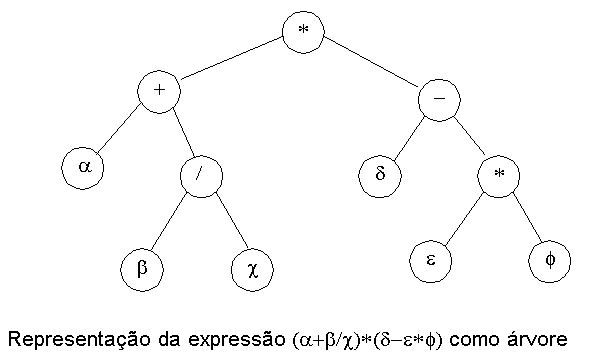

Voce pode representar qualquer expressão onde todos os operadores aceitem dois argumentos (p.ex.: uma expressão somente com as operações elementares) através de uma árvore:

• Cada operador representa uma bifurcação,
• Seus dois operandos correspondentes são representados pelas suas subárvores.
• Isto é uma forma recursiva de se representar uma expressão.
• Observe que a precedência de operadores foi considerada.

8.1.1. Como percorrer uma árvore binária simples

Existem três ordens para se percorrer uma árvore que são conseqüência natural da estrutura da árvore:
• Preordem (r,e,d) - Preorder
• Emordem (e,r,d) - Inorder
• Pósordem (e,d,r) - Postorder




---

• Essas ordens são definidas recursivamente (definição natural para uma árvore) e em função da raiz(r), da subárvore esquerda(e) e da subárvore direita(d).
1. Preordem (r,e,d): Visite a raiz ANTES das subárvores.
2. Emordem (e,r,d): Visite a primeiro a subárvore ESQUERDA, depois a RAIZ e depois a subárvore DIREITA.
3. Pósordem (e,d,r): Visite araiz DEPOIS das subárvores.

• As subárvores são SEMPRE visitadas da esquerda para a direita.

Se percorrermos a àrvore anterior usando os algoritmos acima, teremos as seguintes seqüências:

1. Preordem: * + a / b c - d * e f Notação Prefixada
2. Emordem: a + b / c * d - e * f Notação Infixada*
3. Posordem: a b c / + d e f * - * Notação Posfixada

Algoritmo Preordem (tipoArvore : *arvore)
        início
                se (arvore não é nulo) então
                        imprima arvore->info
                        preordem(arvore->esq)
                        preordem(arvore->dir)
                fim se
        fim Preordem

Algoritmo Emordem (tipoArvore : *arvore)
        início
                se (arvore não é nulo) então
                        Emordem(arvore->esq)
                        imprima arvore->info
                        Emordem(arvore->dir)
                fim se
        fim Emordem

Algoritmo Posordem (tipoArvore : *arvore)
        início
                se (arvore não é nulo) então
                        Posordem(arvore->esq)
                        Posordem(arvore->dir)
                        imprima arvore->info
                fim se
        fim     Posordem

8.1.2. Exercícios: Percurso em Árvores

1. Implemente os algoritmos de busca dados juntamente com a classe árvore dada aula anterior e teste todos os três com expressões aritméticas diferentes. Mude o campo Info para String, para que possa armazenar nomes de variáveis e operadores como DIV.
2. O algoritmo tradicional para montar uma árvore binária não seria capaz de montar uma árvore com a expressão do exemplo anterior. Para que a árvore seja montada corretamente é necessário que parênteses e a precedência de operadores sejam respeitados.

Conceba, em linhas gerais, um algoritmo para ler uma expressão qualquer com as quatro operações e qualquer número de parênteses e as colocar em uma árvore. Utilize uma pilha como armazenamento temporário, caso necessário.
3. Os 3 algoritmos de percurso de árvores binárias são definidos e implementados recursivamente pois esta é a forma mais natural de se realizá-los, já que ela está próxima à definição destes.

Você pode também implementar qualquer um deles de forma iterativa, utilizando para isso uma pilha para armazenar nodos da árvore para os quais voce precisa retornar ao descer na mesma.
Escolha um dos métodos de percuros de árvore dados e reimplemente-o de forma iterativa, usando um algoritmo com um laço e uma pilha para simular a recursividade durante a descida.
